智慧厂区环境监控平台引入了智能数据分析、图像处理、嵌入式内核、二维图形等核心技术，系统立足于建设一个具有独立运行、智能感知、实时监测、智能报警、数据图像融合等特点，已仪表、曲线图、滑动条、图标、饼状图、文字、图像等方式显示。

    主要区域实时数据显示：温湿度、气体、红外、烟感等各种传感器数据；

    设备运行状态汇总信息：生产设备、风机、空调、门禁、除湿机等；

用电数据统计分析：电压、电流、功率、功率因数、频率、电能、谐波等；

告警信息：最近100条报警信息；

告警处理统计：报警信息处理情况；

视频监控：9/4/1画面分割,云台控制；

开门记录：门禁记录；

设备运行统计分析：设备运行时长，停机时间，用电量，开关时间统计分析；

报警处理：报警信号处理，工作流程形成闭环。

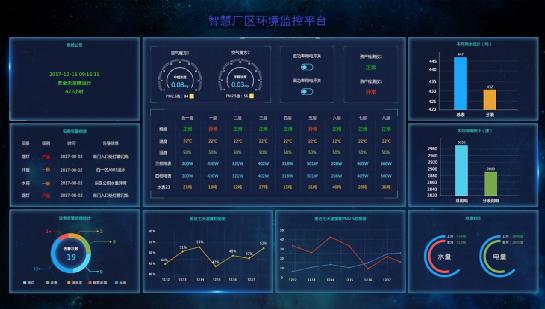

监控中心平台软件示意图

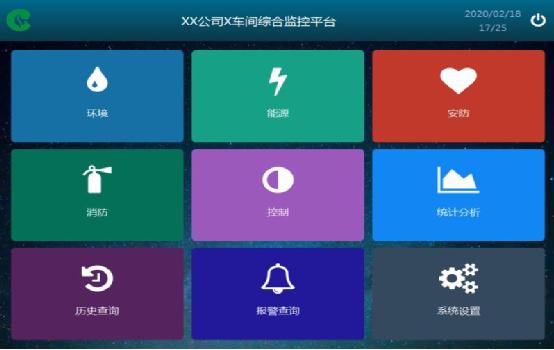

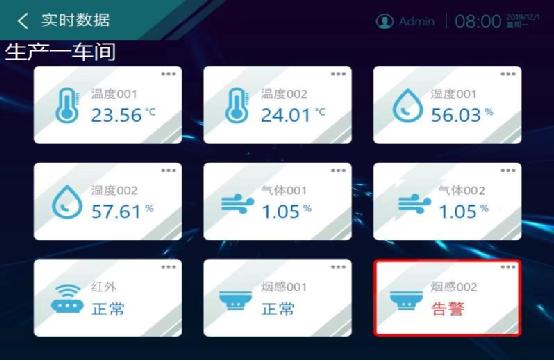

车间终端显示示意图

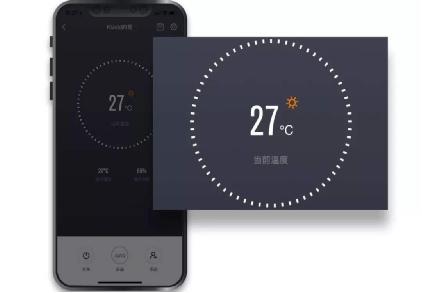

手机端温湿度显示示意图

动环系统软件功能模块：

温湿度及气体数据显示模块：仪表、曲线图表显示实时显示温湿度及气体环境数据，数据较多时向下滑动。

电力数据显示模块：仪表、曲线图表显示实时显示电压、电流、功率、功率因数、频率、电能、谐波、电缆温度、剩余电流数据。

电力数据统计分析模块：曲线图、表格、文字等方式分析统计电力数据，数据较多时可以向下滑动。

能耗分析模块：全区域能源消耗分析数据，各个区域的能源消耗方面的数据分析；包括历史能耗数据对比（环比、同比）。

红外及烟感报警显示模块：图标显示红外及烟感状态，报警时弹出红色告警信息。

设备运行统计分析模块：统计设备运行时长，停机时间，用电量，开关时间，软件以曲线图、图标、文字、饼状图等显示。

设备运行状态信息模块：图标、饼状图表显示生产设备、风机、空调、门禁、除湿机、加湿机等设备运行状态。

视频监控模块：对接视频监控设备，视频图像接入，可云台控制及视频回放。

门禁管理模块：登记人员出入信息。

报警处理模块：滚动显示100条告警信息，出现报警信号后弹出红色告警信息，系统自动将告警信号（发生报警的设备位置、等级、内容、负责人员）发送给维修部门，维修部门在处理完成后反馈处理结果（已处理或处理中）系统自动统计处理结果，未处理好的报警在一定时间内会再向维修部门发送，工作流程形成闭环。

历史数据查询模块：分区域、时间、设备类型，查询对比历史数据及报警信息，导出能耗、设备运行、报警、电力、温湿度等数据报表。

用户管理模块：增加用户、删除用户、用户组，修改密码，权限管理等。

系统配置模块：设备管理，设备配置（修改终端的名称，各种参数，联动配置），网络设置，日期时间，系统信息等。
